产品详情

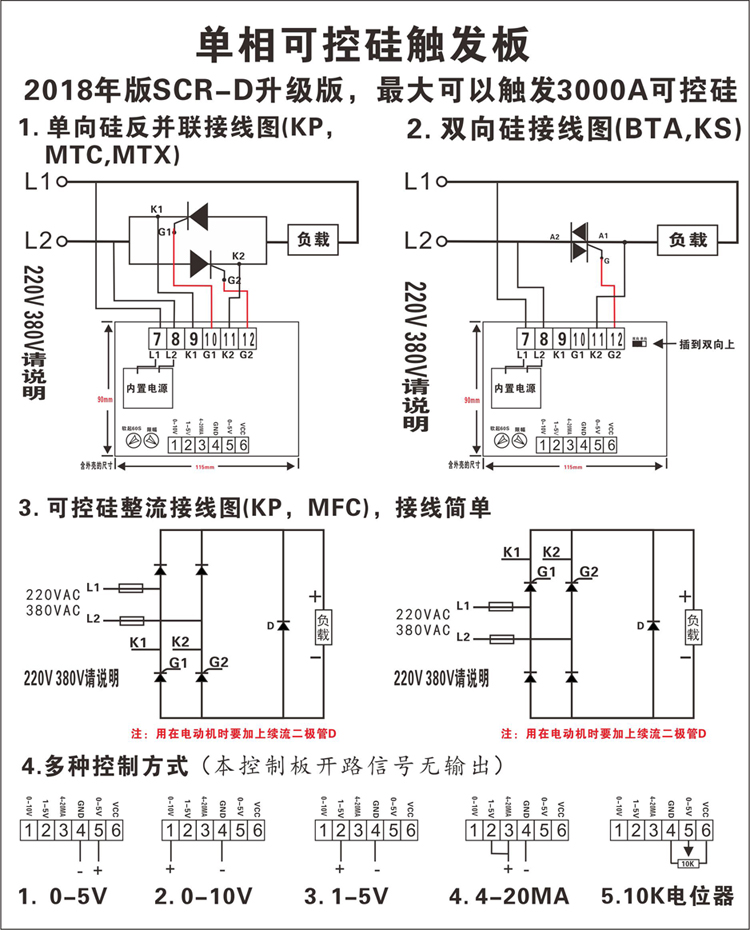

只要个信号：（多种控制信号输入：DC 4-20mA、DC 1-5V、DC 0-10V、10k电位器），就能给出线性输出，任意调温调速调压。可直接触发2000A以下的二只单向晶闸管。本控制板由高性能单片机作为控制、运算放大器、脉冲变压器等单元组成。可以与各种自动化仪表配套使用，对仪表无干扰，也可以外接电位器手动控制，广泛应用于负载要求连续平滑调节，拧制精度较高或不允许大电流冲击的控制系统。如交直流电机调速、调压、充电等。主要用于单相纯阻性负载、单相感性负载或变压器原边控制，如硅碳棒、硅钼棒、电阻丝等，也可用于单相或两相全桥半控整流，具有触发可靠，高精度，工作稳定，使用灵活的优点。

还设有限幅调节，软启时间调节，最长60秒，要想更长可订做，本板可以用在单向硅上也可以调节双向硅，型号有BTA，BCA，KS，KP，MTC，MFC等，塑封可控硅，螺旋可控硅，陶瓷可控硅，可控硅模块等

1.单相可控硅移相触发板概述

单相可控硅触发板由本公司生产的集成触发电路、运算放大器、脉冲变压器等单元组成。可以与各种自动化仪表配套使用，对仪表无干扰，也可以外接电位器手动控制，广泛应用于负载要求连续平滑调节，拧制精度较高或不允许大电流冲击的控制系统。如交直流电机调速、调压、充电等。主要用于单相纯阻性负载、单相感性负载或变压器原边控制，如硅碳棒、硅钼棒、电阻丝等，也可用于单相或两相全桥半控整流，具有触发可靠，工作稳定，使用灵活的优点

2.单相可控硅移相触发板主要技术参数

1·采用高性能单片机作为控制，波形对称性好、直流成分小、线性化好、控制精度高、工作稳定。

2·工作电压宽。输入工作线电压最低可达额定电压的4%，其控制精度基本不变。

3·触发功率大，可直接触发2000A以下的的晶闸管，另有可触发大电流触发板。

4·接线简单，维护方便。

5·多种控制信号输入：DC 4-20mA、DC 1-5V，10k电位器，

6·该板设计新颖独特，无需外接同步变压器且无相序限制。

7·主电路与控制电路实现全隔离，安全可靠。

8·单相集成移相触发模块为交、直流负载提供控制信号，该模块采用单片机设计，适用于任何可控硅触发,对

任意负载实现无级调节。可实现对交、直流电机调速。对变压器的原边调压、焊机、控温、励磁、电镀、水处

理等。

9·外形尺寸：55mm(长)×48mm(宽)×40mm(高)
